适用范围

1. 用于配电变压器高压引线和户外高压跌落式熔断器下端的接续。

2. 当高压跌落式熔断器与电源断开，接地棒挂入接地环下端，起变压器线圈放电作用。

性能、特点

1.结构简单，安装方便

2.绝缘强度好，防老化

3.力矩螺母确保穿刺压力，穿刺接续性能可靠

安装说明

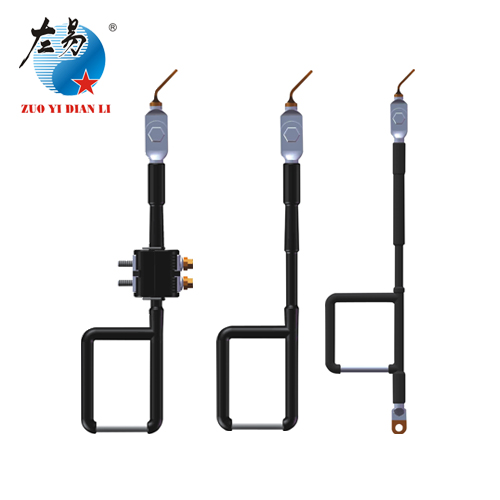

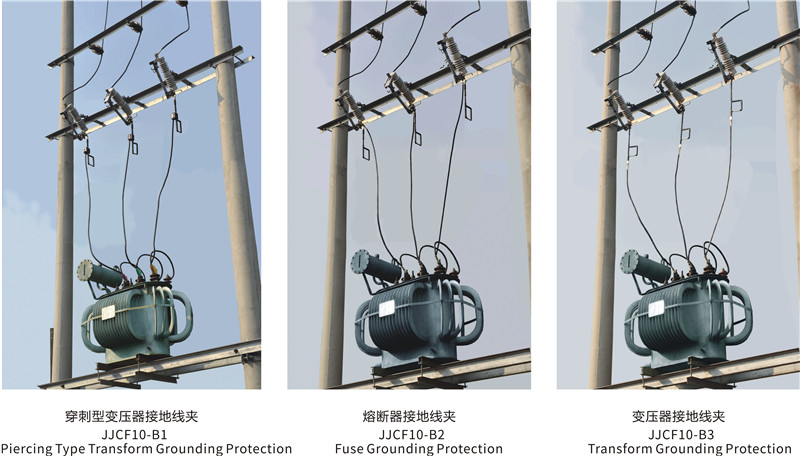

1、穿刺型变压器接地线夹JJCF10-B1安装方法

a) 将穿刺型变压器接地线夹上的铜接线端子，正确连接在户外高压跌落式熔断器的下端；

b) 将配电变压器高压引线穿过穿刺线夹的主线位置，再用手预紧力矩螺母；

c) 用专用套筒扳手均匀拧紧力矩螺母，直至力矩螺母自动断开；

d) 将配电高压引线下端连接至变压器进线端的接线柱上。

2、熔断器接地线夹JJCF10-B2安装方法

a）将熔断器接地线夹上的铜接线端子，正确连接在10kV户外高压跌落式熔断器的下端；

b）确保接地线夹处于垂直方向，拧紧固定螺栓。

3、变压器接地线夹JJCF10-B3安装方法

a）将熔断器接地线夹上的铜接线端子，正确连接在10kV户外 高压跌落式熔断器的下端；

b）将配电变压器高压引线直接接在接地环下端的接线端子上。
