适用范围

适用于额定电压10kV架空绝缘导线的防雷击断线和防线路跳闸，集穿刺防弧线夹、氧化锌避雷器为一体的多功能线路防雷装置。

工作原理

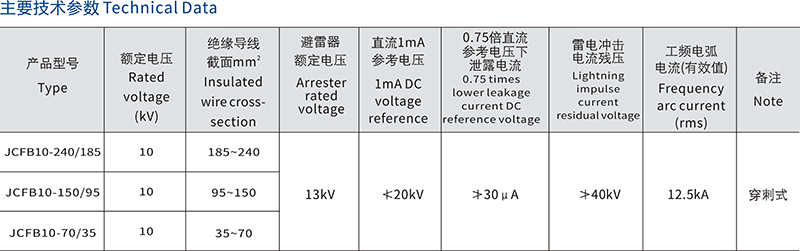

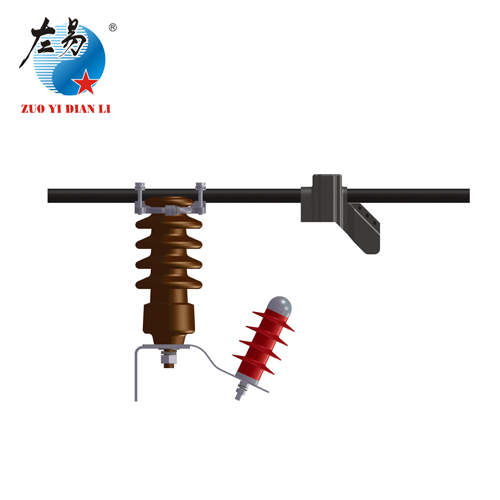

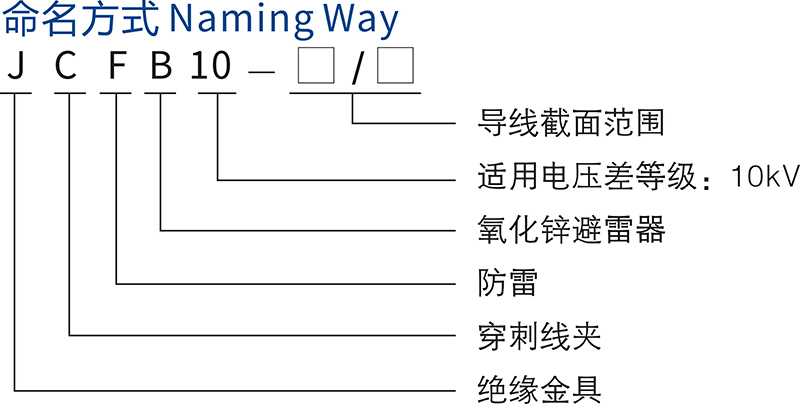

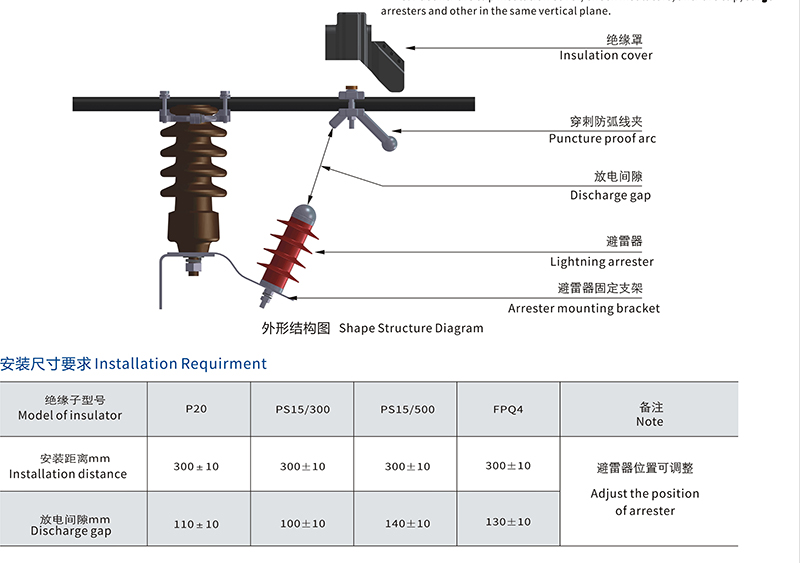

随着配电线路发展和线路绝缘化改造，架空绝缘导线的推广应用，绝缘线路遭受直击雷和感应雷产生的雷击断线、跳闸、陶瓷绝缘子烧毁现象不断增加。JCFB10穿刺型外间隙避雷器主要由氧化锌避雷器、穿刺防弧线夹、放电间隙等三部分构成，是集穿刺防弧线夹、氧化性避雷器为一体的多功能线路防雷装置，采外间隙避雷器设计理念，避雷器与穿刺防弧线夹之间形成放电间隙。穿刺线夹穿透绝缘层形成电气连

接，与避雷器上端形成电气间隙，固定雷电放电路径。正常情况下，避雷器成高电阻性，放电间隙为绝缘状态；当架空绝缘导线受雷击时，电位升高，达到或超过击穿空气间隙和避雷器本体的雷电过电压时，避雷器本体成低电阻导通状态，形成短路通道，释放过电压能量。雷电冲击过后，仅有工频电压加在避雷器上，避雷器成高电阻性，间隙放电停止。

性能特点

1、集防雷击断线、防雷击跳闸、穿刺线夹三合一的防雷装置，有效防止绝缘导线遭雷击断线、雷击跳闸，全面提高电力系统安全运行的新型防雷装置；

2、安装方便：采用穿刺原理，不需剥导线绝缘层，减少安装的劳动强度；

3、性能可靠、防雷效果好。

安装说明

1. 根据架空绝缘导线截面积和绝缘子型号选择相对应的产品规格；

2. 穿刺防弧线夹安装在电源负荷侧，引弧球朝向负荷侧；

3. 用专用套筒扳手均匀、交替拧断2个力矩螺母；

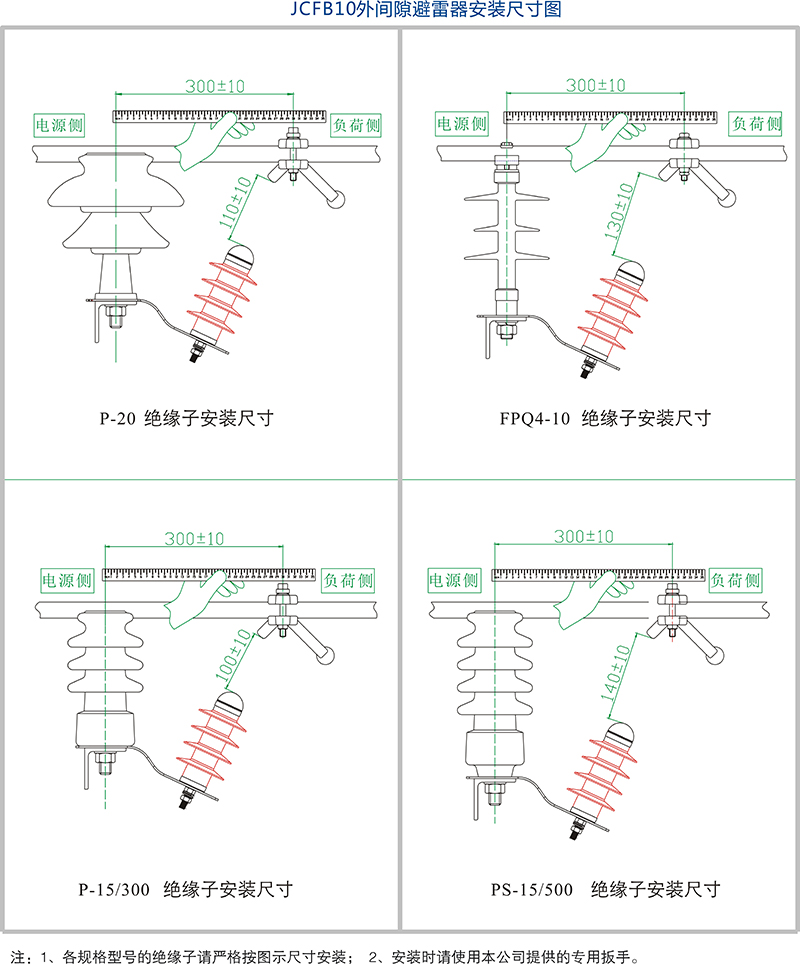

4. 根据绝缘子型号调整避雷器穿刺防弧线夹的放电距离；

5. 套上防弧线夹绝缘罩，检查绝缘子、防弧线夹、避雷器等在同一竖直平面。
