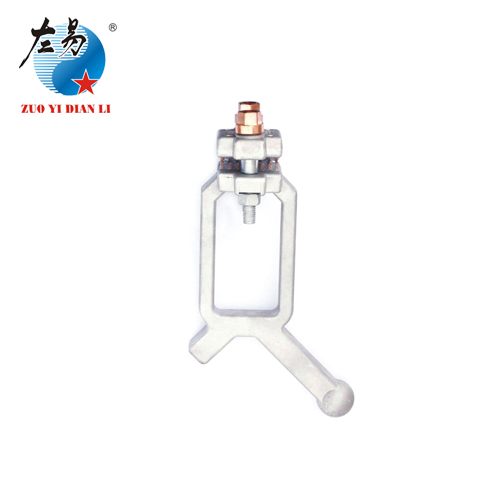

JCFD系列穿刺型防弧接地线夹

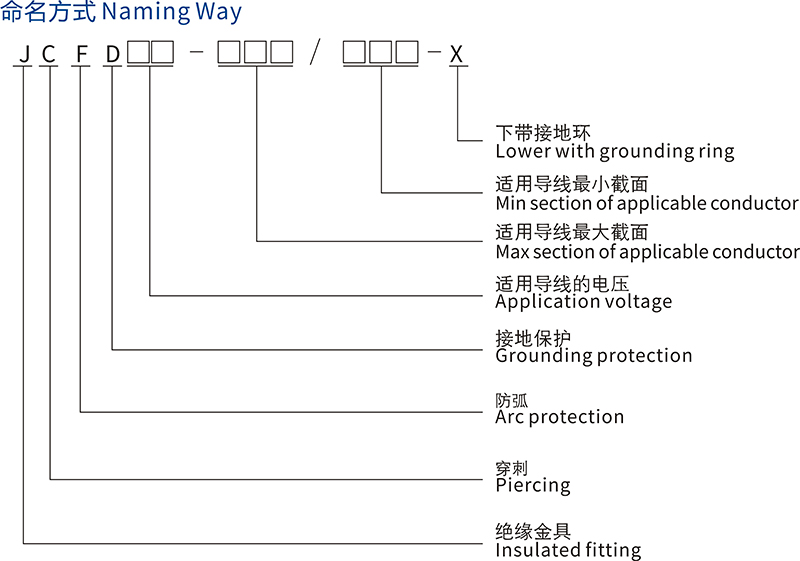

适用范围

JCFD型防弧接地线夹专用于10kV及以下架空绝缘线防雷击断线，并附带接地装置适用于验电或临时接地保护。

性能、特点

（1）结构合理：本产品集防弧和接地两种功能，由高压电极、引弧板、接地装置和防护罩构成。该产品安装在线路绝缘子附近绝缘导线的负荷侧 ，可在不去除导线绝缘层的情况下，用来防止10kV及以下架空绝缘导线防雷击断线，能准确定位雷电冲击放电途径，疏导工频电弧远离架空绝 缘导线和绝缘子，保证架空绝缘导线的安全运行。

（2）安装简便：无需剥去导线的绝缘层，可直接安装，力矩螺母控制拧紧力矩，恒定的穿刺压力保证防弧线夹与导线可靠的接触，并简化了安装的难度，外加防护罩保护，运行安全可靠；

（3）选材合理：穿刺牙齿采用紫铜制作，穿刺性能好、导电性高；高压电极采用高强度铝合金，能耐受多次电弧烧灼；螺栓锁紧采用高弹性蝶型垫片，完全能弥补绝缘导线长期运行而发生的蠕变问题。

（4）该产品具有免维护的特点，能耐受多次雷电冲击和工频大电流电弧的烧灼，低压电极无需接地，可适用于城区或不能接地的场所使用。

安装说明

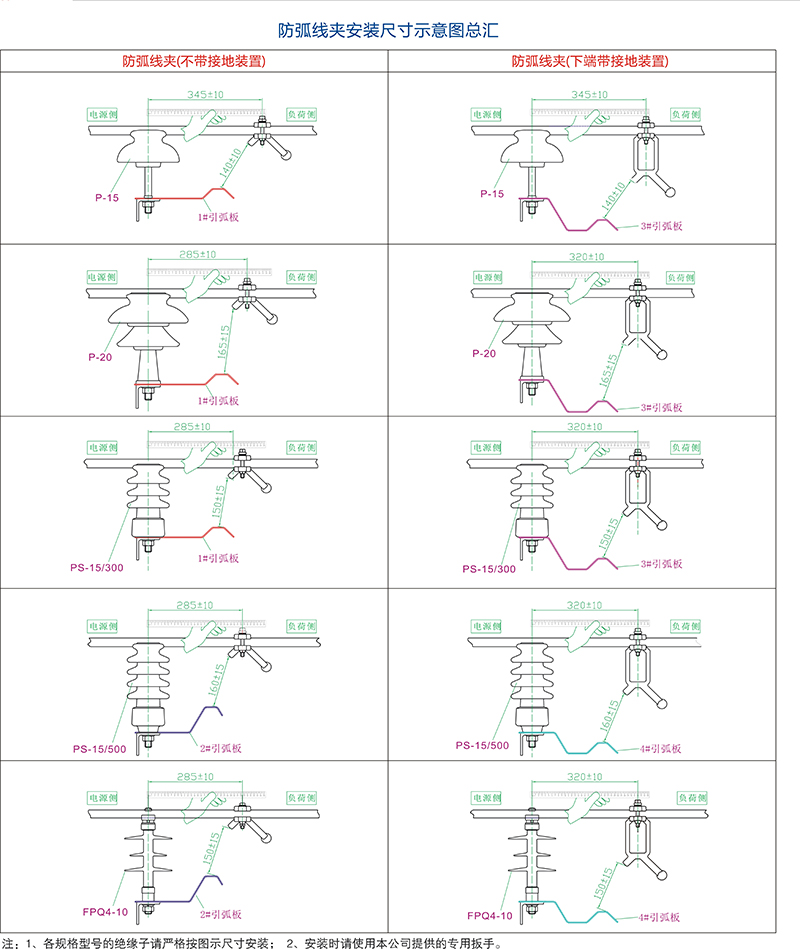

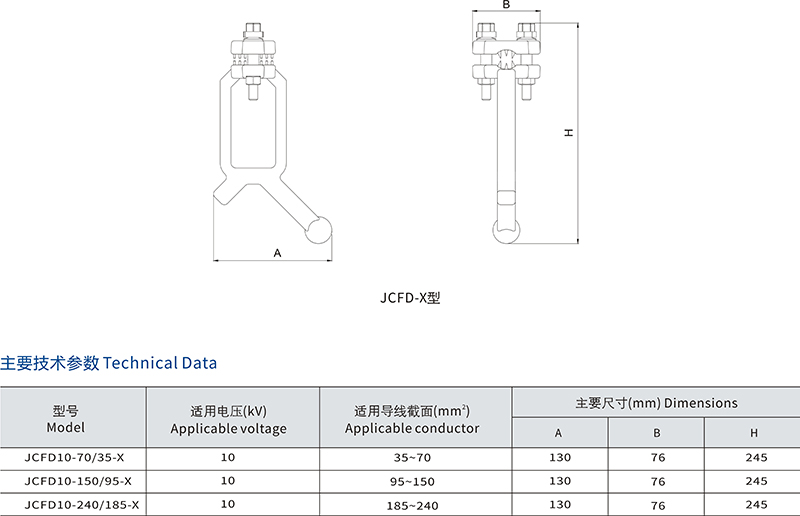

（1）根据导线截面和绝缘子规格型号选择相应的防弧接地线夹及引弧板。不同形状的引弧板对应不同的绝缘子，以保证雷电放电间隙。

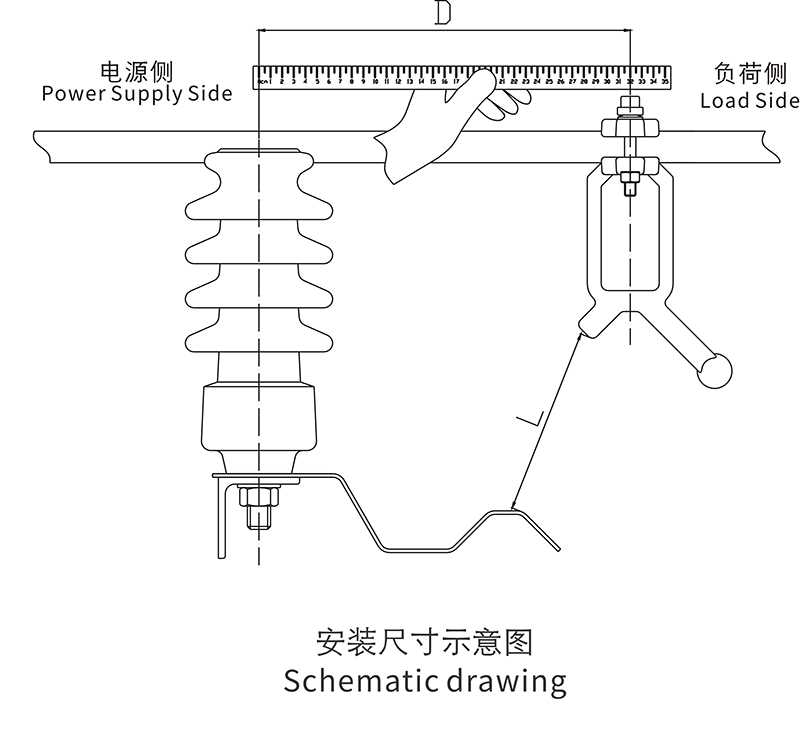

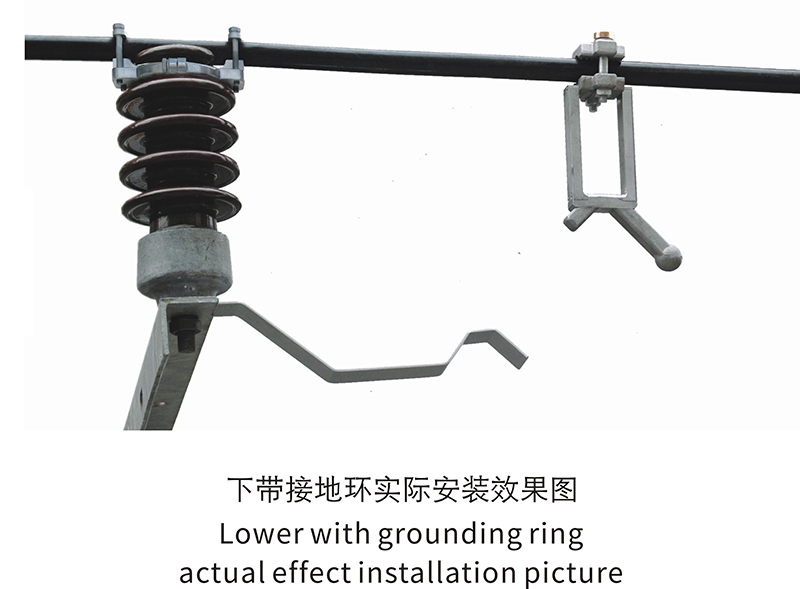

（2）防弧接地线夹应安装在线路绝缘子的负荷侧（非电源侧），如图，以绝缘子PS15/500为例，按图示安装尺寸D，保证上下压板平行垂直放置，用专用扳手均匀交替拧两枚力矩螺母，直至拧断力矩螺母。

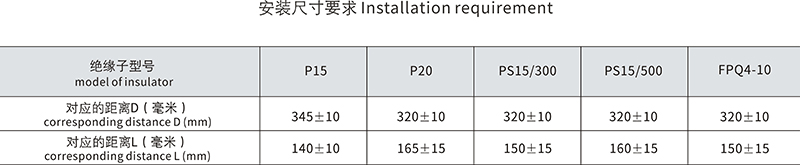

（3）在绝缘子底部安装引弧板，按图示安装尺寸L，安装时调整线夹与引弧板之间的距离，确保引弧板与导线平行。

（4）给防弧接地线夹的穿刺部分套上绝缘罩，扣好保护罩的扣钉。
