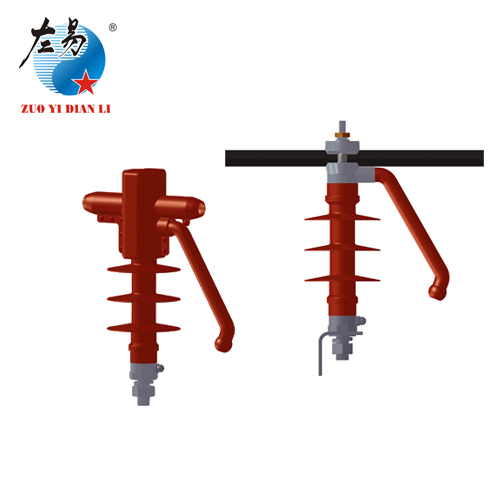

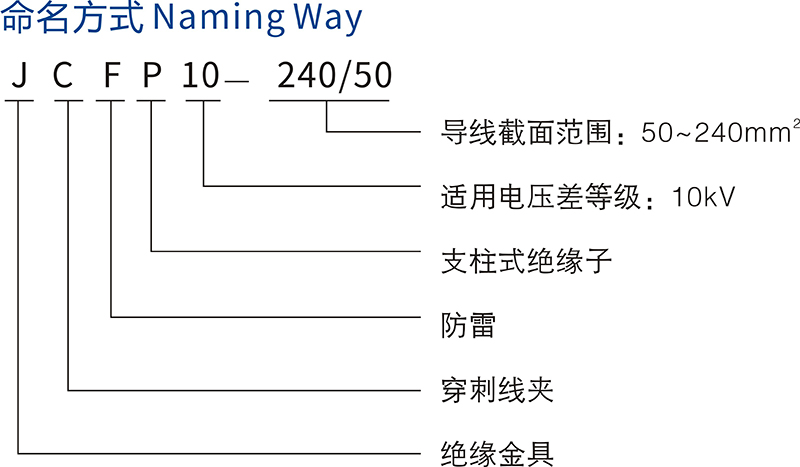

JCFP10-240/50防雷支柱绝缘子

适用范围

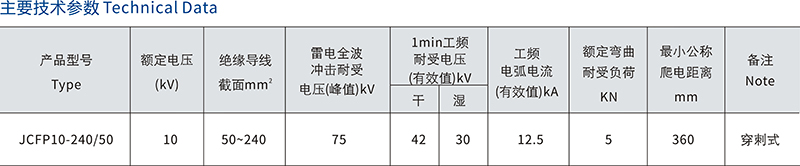

适用于额定电压10kV架空绝缘导线的防雷击断线和架空绝缘导线的固定作用，适用导线范围50-240(mm2)，耐工频电弧电流为12.5kA。

工作原理

随着配电线路发展和线路绝缘化改造，架空绝缘导线的推广应用，绝缘线路遭受直击雷和感应雷产生的雷击断线、陶瓷绝缘子炸毁现象不断增加。JCFP0-240/50防雷支柱绝缘子是新型组合式结构的产品，采取先堵塞后疏通设计理念，复合材料绝缘子增强了绝缘性能和防污秽水平，适用于架空线路的绝缘支撑，而且还具有防止架空绝缘导线雷击断线、瓷绝缘子炸毁及减少雷击跳闸的保护功能，同时也固定了架空绝缘导线。当雷电过电压超过绝缘堵塞一定数值时，在防雷支柱绝缘子的引弧棒和钢脚（消弧头）之间引起闪络放电，形成短路通道，接续的工频电弧在放电间隙处燃烧，以保护导线免于烧伤。

性能特点

1、集穿刺防雷、导线固定、复合针式绝缘子三合一的防雷产品；

2、安装方便：采用穿刺原理，不需剥导线绝缘层，减少安装的

劳动强度；

3、防弧金具和支柱绝缘子为一体（等电位），不受环网供电负

荷侧（背离电源侧）影响，线路简洁美观；

4、绝缘护罩采用硅橡胶制成，具有良好的绝缘性能、抗老化性

能和阻燃性能；

5、造价低，投资少、性能可靠、效果好。

安装说明

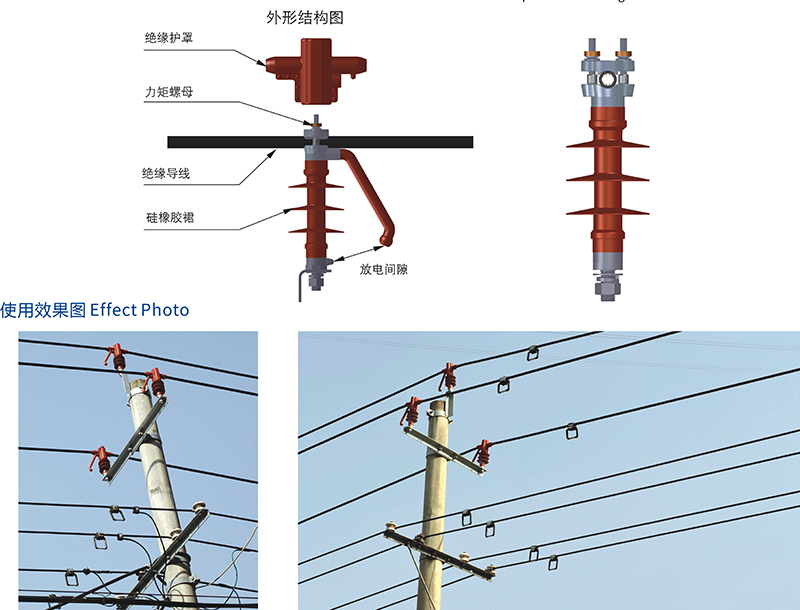

1.防雷支柱绝缘子的夹线槽应对准导线平行方向安装在横担上，

拧紧钢脚螺母，等同传统的绝缘子安装方法，引弧棒朝向一个方向，

最好是朝向负荷侧；引弧棒与导线在同一竖直平面上；

2.用专用套筒扳手均匀、交替拧断2个力矩螺母；

3.套上顶部绝缘罩。
