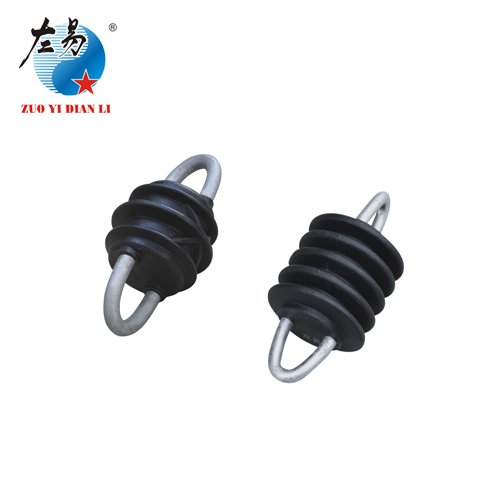

J H系列拉紧绝缘子

适用范围

 J H系列拉紧绝缘子主要适用于20kV及以下电力线路杆塔拉线穿越（拉线拉紧和电气绝缘双重作用）或1kV及以下配电线路的转角和耐张段的线路绝缘子用。产品结构采用安全的双重保护设计，线路在超过最大破坏载荷的情况下，如雷击、车辆或其它外力撞击拉线，使得拉紧绝缘子绝缘壳体损坏，此时，闭合的两个的铁拉环互联，防止电线杆倒杆事故的发生，为电网的安全运行提供了保障。同时，拉紧绝缘子的更换也很简便，拉线不必重新制作，只需更换拉紧拉紧绝缘子即可，可不停电或少停电，提高了供电可靠性。

本产品获国家专利, 专利号：ZL 201330123521.2

性能特点

1、采用双重保护结构设计，当受外力绝缘壳体破坏后，2只闭合的铁拉环互联，防止线路杆塔倒杆事故发生；

2、绝缘子壳体采用高强度复合绝缘材料制作，强度高、耐老化；

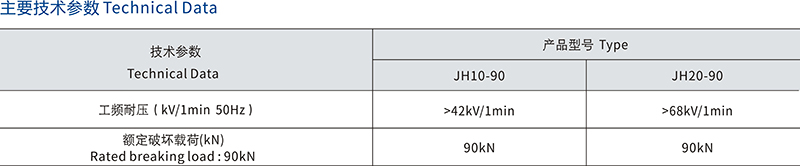

3、额定破坏载荷为90kN；

4、多道防污裙设计，整体放污秽性能好，耐压能力强；

5、与传统的陶瓷拉紧绝缘子相比，强度更好，避免运输和安装过程中破损。

工作原理

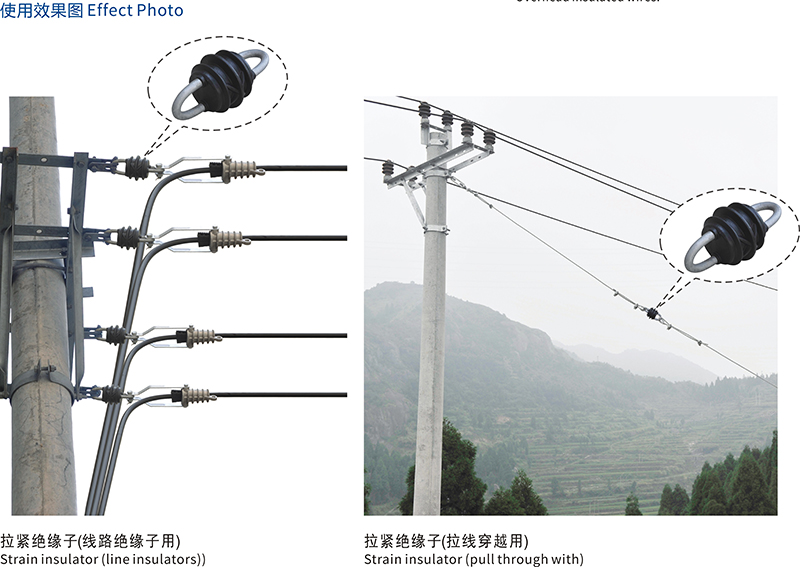

1、J H系列拉紧绝缘子用在20kV及以下的电力线路中电杆拉线穿越（拉线拉紧和电气绝缘双重作用)时, 耐压高，绝缘性能好，强度高。安装时，拉紧绝缘子两头可以用钢丝绳连接，也可以用楔形拉线线夹， 与传统的陶瓷拉紧绝缘子相比，简化了安装程序，节省时间和劳力成本。

2、JH系列拉紧绝缘子用在1kV及以下配电线路的转角或耐张段时，作为线路绝缘子用，起到绝缘子的作用，安装链为：

(见下图)

线路横担——Z-7直角挂板（或U-7挂环）

        ——JH10/20-90拉紧绝缘子

        ——NXJ(NEJ)楔形耐张线夹

        ——架空绝缘导线。
