适用范围

适用于20kV架空绝缘导线配电网中的防雷击断线。

性能、特点

（1）安装简便：无需剥去导线的绝缘层，可直接安装，恒定的力矩螺母控制拧紧力矩，保证防弧线夹与导线可靠的接触，并简化了安装的难度，外加绝缘罩保护，运行安全可靠；

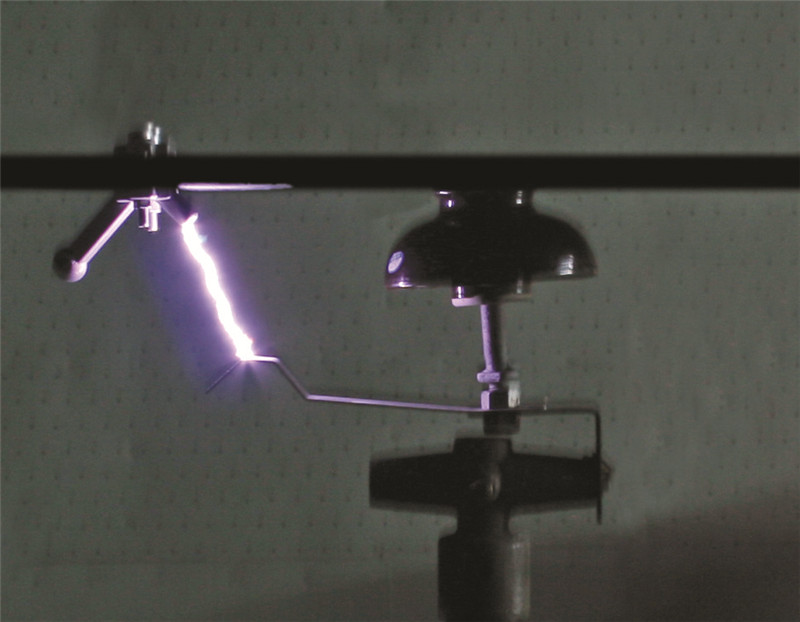

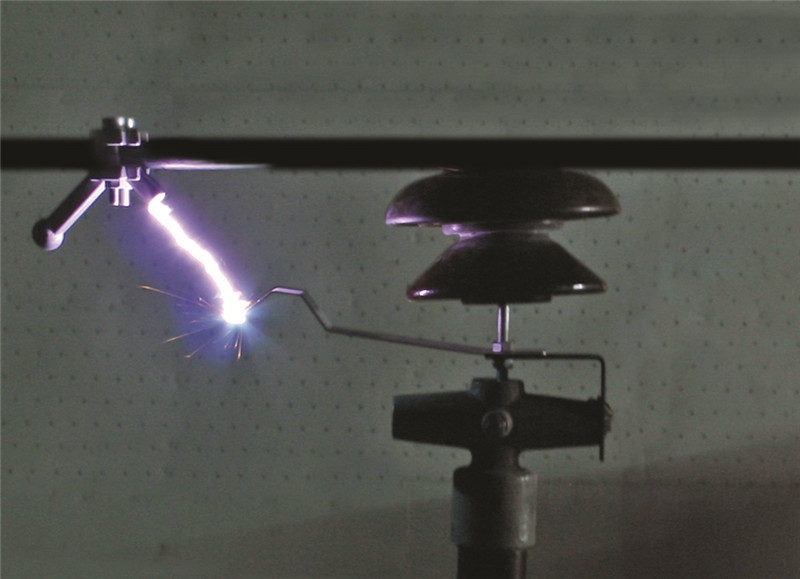

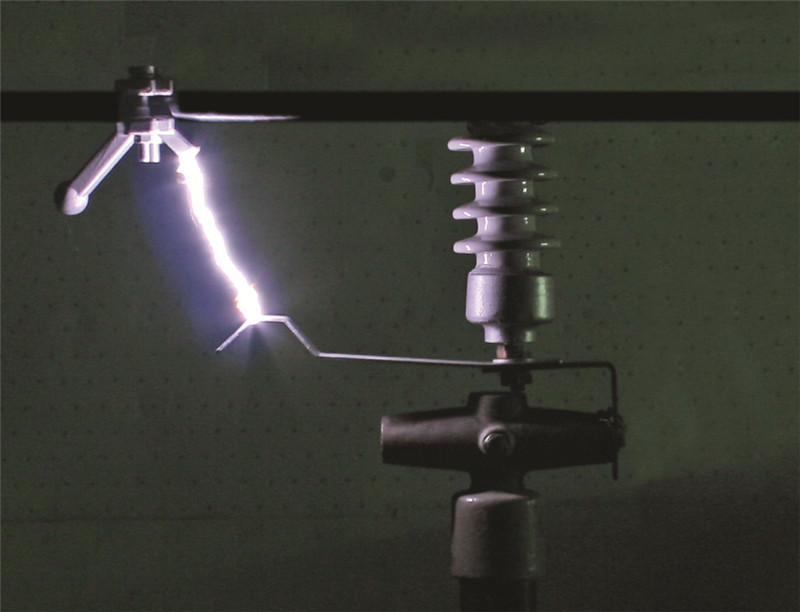

（2）合理设计：精确设计的雷电放电间隙，能准确定位雷电冲击放电路径，疏导工频电弧远离架空绝缘导线和绝缘子，能有效的防止雷击断线，保证架空绝缘导线的安全运行；

（3）选材合理：高压电极采用高强度铝合金，能耐受多次电弧烧灼，螺栓锁紧采用高弹性碟型垫片，使线夹具有足够穿刺力的补偿，弥补绝缘导线长期运行而发生的蠕变问题。

安装说明

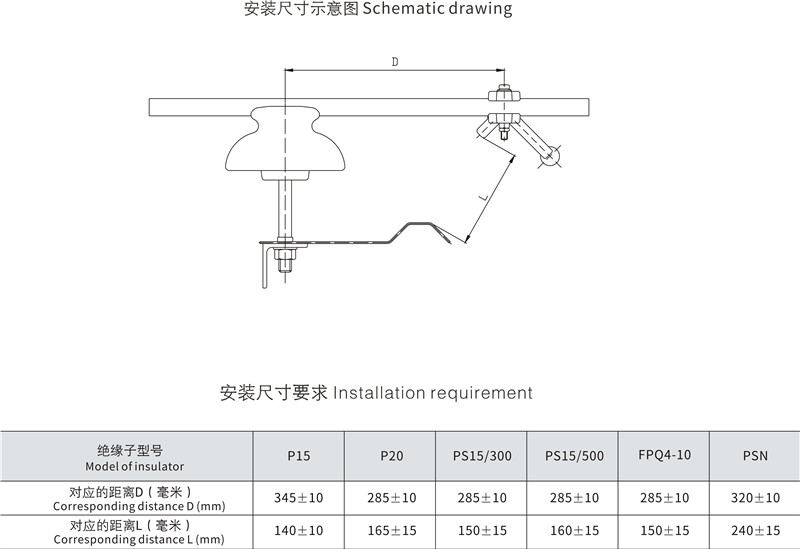

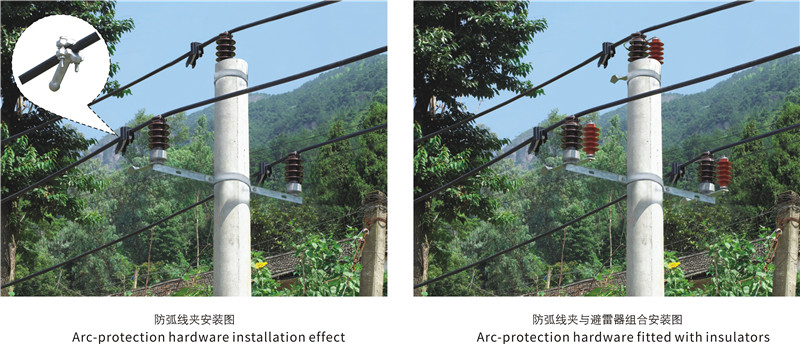

（1）穿刺型防弧线夹适用于P15、P20、PS15型绝缘子，如遇其他型号绝缘子配合使用时，应与本公司联系。不同标称截面积的绝缘导线要选择对应型号的防弧线夹。产品必须安装在绝缘子的负荷侧（受电侧、非电源侧），防弧线夹的烧灼部位必须与导线平行，并且垂直放置。根据绝缘子的型号参照说明书测量防弧线夹到绝缘子中心线的距离，要确保D和L的距离满足下表安装尺寸的要求，以便定位雷电闪络路径，使工频电弧烧灼时不会损伤架空绝缘导线和绝缘子。

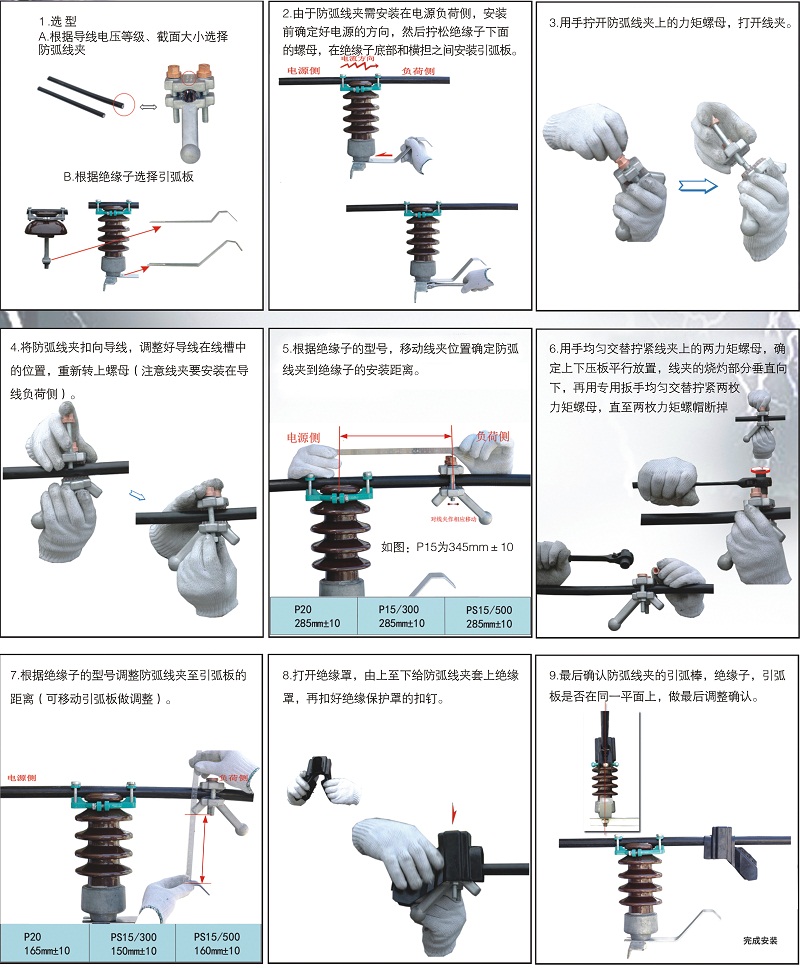

（2）安装防弧线夹穿刺部分时，上压板和下压板必须上下平行放置，拧两枚力矩螺母的时候要均匀交替的拧，最后直至拧断力矩螺母，使用的扳手应采用封闭式的扳手（套筒扳手、梅花扳手、棘轮扳手等），避免使用开口式的扳手（活动扳手、开口扳手等）。另外，不同型号防弧线夹的锁紧力矩各不相同，所以使用时请勿擅自调换力矩螺栓。

（3）在绝缘子底部安装引弧板，根据绝缘子的型号参照说明书调整防弧线夹至引弧板的距离，确保D和L的距离满足安装尺寸的要求。

（4）给防弧线夹的穿刺部分套上绝缘罩，绝缘罩的扣钉和绝缘绑线要求绑扎牢靠。
